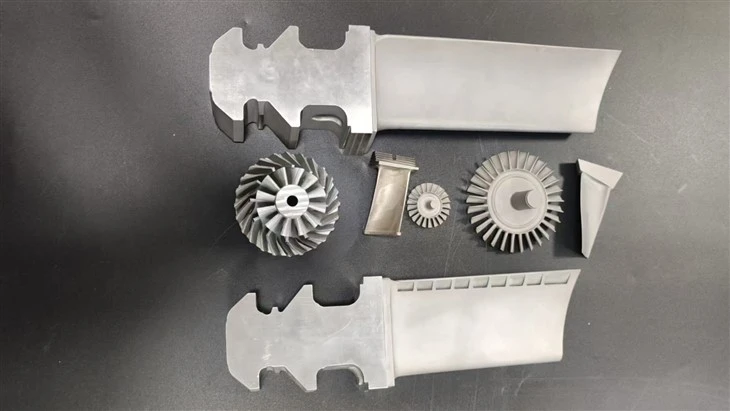

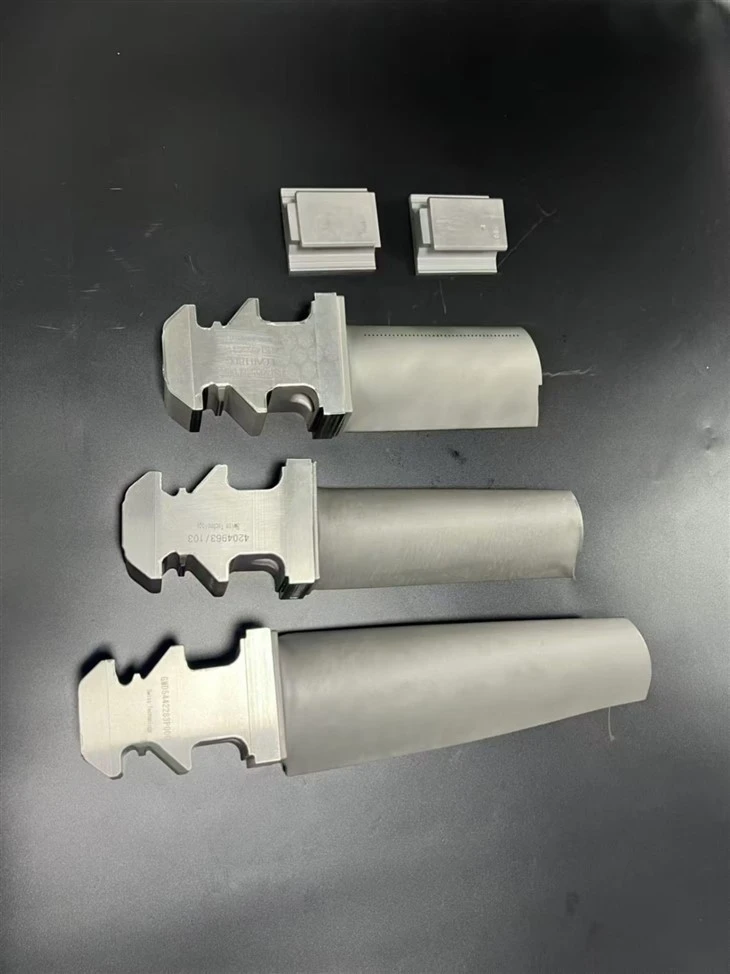

Ühest kristallist valuturbiini labad
Single Crystal Blades on suunatud tahkumise tehnoloogia täiustatud rakendus, mida kasutatakse spetsiaalselt suure jõudlusega turbiinmootori labade valmistamiseks. Võrreldes traditsiooniliste polükristalliliste materjalidega on ühekristallilistel labadel parem jõudlus, eriti kõrge temperatuuri ja kõrge pinge tingimustes. Järgnev on üksikkristalllabade üksikasjalik tutvustus protsessi, materjali, rakendusvaldkondade ja eeliste aspektidest:
tehnoloogia
Idukristallide valmistamine: Esmalt tuleb valmistada lõpptootega sama kristallstruktuuriga idukristall.
Sulamine: valitud sulamimaterjali kuumutatakse sulamistemperatuurist kõrgemal, et moodustada ühtlane sulam.
Suunatud tahkumine: spetsiaalsete suunatud tahkumisseadmete, näiteks Bridgmani meetodi või HRS-meetodi (kuumuskindel supersulam) kasutamine range temperatuurigradiendi kontrolli all tahkub metallivedelik järk-järgult idukristalli suunas, moodustades ühe orienteeritud kristalli. .
Kuumtöötlemine: materjali omaduste edasiseks optimeerimiseks on tavaliselt vaja ka spetsiifilist kuumtöötlusprotsessi.
Viimistlus: hõlmab töötlemist, katmist ja muid samme tagamaks, et tera saavutab nõutava mõõtmete täpsuse ja pinnakvaliteedi.
Materjalid
Niklipõhised supersulamid: nagu CMSX-4, CMSX-6, PWA 1480 jne, neil sulamitel on äärmiselt kõrge roomamis-, oksüdatsiooni- ja korrosioonikindlus.
Koobaltipõhised supersulamid: kuigi need pole nii levinud kui niklipõhised sulamid, kasutatakse neid ka mõnes erirakenduses.
Rakendusväli
Lennukimootorid: Ühekristalllabasid kasutatakse peamiselt kaasaegsete reaktiivlennukite kõrgsurveturbiiniosas ja need peavad vastu ekstreemsetes töötingimustes.
Tööstuslikud gaasiturbiinid: elektrijaamade suured gaasiturbiinid saavad kasu ka monokristalllabade suurenenud efektiivsusest ja pikemast elueast.
Kosmoseaparaadi tõukejõusüsteemid: raketimootorite või muude kosmosejõusüsteemide komponendid võivad samuti kasutada monokristallilisi materjale.
eelis
Täiustatud mehaanilised omadused: monokristallstruktuur kõrvaldab terade piirid, vähendades seeläbi pragude tekkimise võimalust ja parandades väsimustugevust.
Kõrgem töötemperatuur: terapiiride puudumise tõttu võivad monokristalllabad töötada kõrgematel temperatuuridel kui traditsioonilised polükristallilised materjalid, mis aitab parandada mootori efektiivsust.
Parem roomamiskindlus: ühekristallmaterjalidel on parem pikaajaline stabiilsus ja madalam roomamismäär.
Kaalu vähendamine: optimeeritud disainiga saab monokristalli labasid kujundada õhemaks ja keerukama kujuga, säilitades samal ajal piisava tugevuse, et vähendada üldist kaalu.
Pikenenud kasutusiga: paremad materjaliomadused tähendavad pikemaid hooldustsükleid ja väiksemaid hoolduskulusid.
Ühekristallilised labad esindavad praeguse kõrgtehnoloogilise materjaliteaduse ja -tehnoloogia tippu ning mängivad võtmerolli lennunduse ja teiste kõrgtehnoloogiliste tööstusharude arengus. Uute materjalide väljatöötamise ja tootmistehnoloogia arenguga eeldatakse, et monokristalllabade kasutusvalik laieneb veelgi.
Meil on hea kohandada kõikvõimalikke kõrge temperatuuriga sulamist turbiinitarvikuid, saame kohandada vastavalt teie joonistele või proovidele, et muuta uurimis- ja arendustööd, et valmistada soovitud tooteid, kui teil on vaja kohandada gaasiturbiini tarvikuid, leiate meil, meil on 20-aastane tootmiskogemus.
|
Turbiinilabade sagedamini kasutatavate materjalide kuva
|
Turbiinilabade tavalised protsessid
|
|
Inconel 713
|
Equiaxed Crystal Casting
|
|
Inconel 718
|
Suunavalamine
|
|
Inconel 738LC
|
Ühe kristalli valamine
|
|
Inconel 597
|
Täppis sepistamine
|
|
Inconel 792
|
töötlemata sepistamine
|
|
Haynes 188
|
Tasuta sepistamine
|
|
Rene 41
|
Isotermiline sepistamine
|
|
Nimonic 90
|
CNC töötlemine
|
|
märts-M247
|
|
|
Hastelloy X
|
|
|
Waspaloy
|
|
|
Toote nimi
|
Kohandatavad kõrge temperatuuriga sulamid Hastelloy ja kuld Niklipõhised sulamist turbiinilabad Rakendused Lennundus
|
|
Tolerantsus
|
CNC töötlemine ±{{0}},004 mm/valu ±0,1 mm
|
|
Päritolukoht
|
Qingdao, Shandong, Hiina
|
|
Käsitöö töötlemine
|
Liiva valamine / kaotatud vaha valamine / investeerimisvalu / vaakumvalu / sepistamine / CNC mehaaniline töötlemine / jne
|
|
Pinnatöötlus
|
Vastavalt teie vajadustele saab toota ja kohandada mitmesuguseid pinnatöötlusi ja katteid.
|
|
Tüüp
|
OEM; Kohandatud
|
|
Sertifitseerimine
|
ISO9001: 2015 sertifikaat, UL sertifikaat, GE, SGS, TUV jne
|
|
Pakkimine
|
Karp/puidust kast
|
|
Ülevaatus
|
1. Ettevõttesisene valukoda: kriitilise mõõtme 100% kontroll; 100% välimuselt.
|
|
2. Kolmanda osapoole kontroll saadaval nõudmisel.
|
|
|
3.Valikuline röntgentuvastus
|
|
|
4. Fluorestsentsi tuvastamine
|
|
|
Teenindus
|
Kohandatud joonistamine
|
|
Peamiselt testimisseade
|
Spektromeeter, CMM, tõmbekatse masin, löögi tester, kõvaduse tester, röntgenikiirgus, soolapihusti testkast, pneumaatiline tuvastamine, UV
kiirendatud ilmastiku tester, dünaamiline tasakaalustamine, kõrge temperatuuriga tõmbekatse, fluorestsentskatse, toatemperatuuri mehaaniline test vara testimine ja muu testimine. |
|
Kvaliteedi garantii
|
2 aastat
|
|
Omadused ja eelised
|
1. Kõrge töötlemistäpsus, tasapinnalisus vahemikus 0,001 mm
|
|
2. Kõrge viimistlusega välimus, sileda pinna karedus on pärast töötlemist Ra{1}}.6.
|
|
|
3. Töötlemise täpsus on kõrge ja montaaži struktuur on õmblusteta.
|
|
|
4.Smooth välimus, korrosioonikindlus.
|
|
|
5.Sooritage soolapihustustest 144 tunniga.
|
|
|
Standardne
|
ISO, DIN, AISI, ASTM, BS, JIS jne.
|
|
GB/T 14992 GJB 5512.1 HB 7763 HB/Z 140
|
|
|
Makse
|
L/C, D/A, D/P, T/T, Western Union, Money Gram
|
|
Nimi
|
Sisemise õõnsuse jahutuskanali kate
|
Välispinna katmine
|
|
Nikkel-alumiinium difusioonkate
|
MTK-NAI
|
MTK-WAI
|
|
Alumiiniumist räni difusioonkate
|
MTK-NAISi
|
MTK-JAISi
|
|
Kroomalumiiniumist difusioonkate
|
MTK-NAICr
|
MTK-WAICr
|
|
Diamond-alumiinium difusioonkate
|
MTK-NAICo
|
MTK-WAICo |
|
Plaatinaalumiinium difusioonkate
|
|
MTK-WPtAl
|
|
Alumiiniumist difusioonkate
|
MTK-NAITi
|
MTK-WAITi
|
|
Q Sool galvaniseerimine plaatina
|
|
MTK-WPt
|
|
Kompressori anorgaaniline fosfaatkate
|
|
MTK-WAI
|
|
MCrAIY kattetehnoloogia
|
|
MTK-RZ
|
|
TBC
|
|
MTK-TBC
|
|
CVD aurufaasiline alumiiniumimine
|
|
|
|
Kroomitud alumiiniumkatte tehnoloogia
|
|
|
|
Sulami tüüp
|
Sulam
|
USA
|
|
Equiaxed Crystal Blades
|
K438
|
Inconel 738
|
|
|
K438G
|
K38G
|
|
|
K435
|
|
|
|
K488
|
|
|
|
K418
|
Inconel 713C
|
|
|
FSX-414
|
|
|
Orienteeritud kristallist terad
|
DZ38G
|
|
|
|
DZ411
|
|
|
|
DZ466
|
|
|
Ühest kristallist tera
|
DD8
|
|
|
|
DD83
|
|
|
|
DD5
|
Kuum tags: monokristall-valuturbiini labad, Hiina monokristall-valuturbiini labade tootjad, tarnijad, tehas
